La robotique industrielle se développe car de nombreux problèmes en usine ne peuvent être résolus par le seul ajout de main-d'œuvre. La qualité des soudures peut varier au cours d'un long quart de travail, tandis que les équipements de découpe et d'usinage CNC peuvent rester inutilisés faute de pièces acheminées à temps.
Le Fédération internationale de robotique En 2024, 542 076 installations de robots industriels ont été recensées, portant le parc mondial en service à 4,66 millions d'unités. La production de métaux et de machines a représenté 161 000 tonnes de nouvelles installations. L'automatisation ne se limite plus aux grandes usines automobiles, même si tous les ateliers n'ont pas besoin de robots.
Industrie de la victoire fournitures systèmes laser, équipements de formage CNC, systèmes robotisés de soudage et de découpe, et équipements de chargement et de déchargement automatiques Pour les usines à l'étranger, le travail de projet commence par la pièce elle-même. La configuration est influencée par les matériaux, la qualité des outillages, le temps de cycle cible, les règles de sécurité et l'espace au sol.
Pourquoi la robotique industrielle est-elle de plus en plus courante dans les travaux de soudage ?
C’est souvent lors du soudage qu’une usine prend conscience des limites du travail manuel. Les soudeurs qualifiés restent indispensables pour les réparations et les assemblages instables. La pression se fait sentir lorsque le même meuble, support, châssis ou ensemble de tôles doit être soudé des centaines de fois.
Les soudures répétées nécessitent une qualité plus stable
Un robot peut reproduire à l'identique l'angle de la torche, la vitesse de déplacement, la trajectoire et la séquence. Cela réduit les variations d'une série à l'autre, mais ne garantit pas une soudure parfaite. Les jeux entre les joints, le gaz de protection, les dispositifs de fixation, les paramètres, la maintenance et l'état du matériau restent déterminants.
Pour les pièces répétitives, systèmes de soudage robotisés Cela permet de réduire les retouches et de simplifier le contrôle. Les opérateurs peuvent ainsi se concentrer sur la configuration, la programmation, les contrôles d'échantillons et les pièces inhabituelles.
Un apport de chaleur plus faible peut limiter la déformation des pièces.
Le soudage laser utilise une source de chaleur concentrée. Comparé à de nombreux procédés de soudage à l'arc, il permet d'obtenir une zone affectée thermiquement plus réduite et une déformation moindre lorsque le joint, la mise au point, la vitesse et le dispositif de fixation sont correctement maîtrisés. Ceci est particulièrement avantageux pour les armoires, les boîtiers, les supports fins et les pièces en acier inoxydable, dont le redressage ou le polissage s'avère coûteux.
Une moindre distorsion permet également de rapprocher les trous et les surfaces de contact du dessin.
Comment l'intégration des bras robotisés améliore la production quotidienne
Un bras robotisé modifie bien plus que la vitesse de soudage. Les pièces doivent entrer et sortir de la cellule sans ralentir le cycle suivant. Les broches, les pinces, les butées et les positionneurs doivent assurer un positionnement précis de chaque pièce. Pour la production mixte, les dispositifs de fixation à changement rapide et les programmes enregistrés permettent de réduire les temps de changement d'outillage.
Les longs cycles d'utilisation permettent de tester l'ensemble du système. Une base stable et un refroidisseur d'eau adapté sont utiles, tandis que les lentilles, les buses, le gaz, les filtres et les câbles du robot nécessitent toujours des vérifications régulières.
Comment la découpe et l'entretien des machines modifient-ils le flux de production ?
Il est rare qu'une usine automatise un processus de manière isolée pendant une longue période. Une machine de découpe plus rapide envoie davantage de pièces au pliage et au soudage, tandis qu'une machine CNC à cycle court peut attendre la prochaine ébauche. C'est pourquoi les systèmes de découpe robotisés et les robots d'alimentation de machines sont souvent intégrés aux discussions de planification.
La découpe robotisée fonctionne bien sur des pièces 3D complexes.
Pour la découpe de tôles, on utilise généralement une découpeuse laser à plat. Une cellule de découpe robotisée à 6 axes est dédiée à des tâches différentes : détourage de pièces formées, découpe de contours complexes, travail autour de tubes ou usinage de plusieurs faces d’un composant 3D. Les résultats dépendent des dispositifs de fixation, du calibrage, de la planification des trajectoires et du positionnement du matériau. Un système de vision ou un positionneur peut s’avérer nécessaire.
Pour le découpage ordinaire de tôles, le Machine de découpe laser VIF-A Il s'agit d'un exemple plus direct. Ce produit est proposé en versions de 1 000 W à 3 000 W, avec une précision de positionnement annoncée de 0,05 mm et une précision de repositionnement de 0,03 mm. Il est toutefois conseillé aux acheteurs de réaliser leurs propres tests en fonction du matériau, de l'épaisseur, du gaz et des exigences de finition des bords avant de considérer les données du catalogue comme des résultats concrets.
L'entretien des machines réduit le temps d'inactivité des équipements.
L'alimentation des machines utilise un robot ou un bras automatisé pour charger les pièces brutes et retirer les pièces finies. L'outillage en bout de bras peut comprendre des pinces pneumatiques, des ventouses ou des outils magnétiques. Le choix de l'outillage approprié dépend du poids, de la forme, de l'état de surface, de la température et des tolérances aux rayures.
L'élément essentiel est le cycle complet : prélèvement, orientation, chargement, confirmation, attente, déchargement, inspection et mise en place. Le bon déroulement de ce processus dépend souvent des signaux de l'automate programmable, des tampons, des convoyeurs et de la sécurité des accès opérateurs.
Comment le soudage, le découpage et l'entretien fonctionnent-ils ensemble ?
La vitesse d'une chaîne de production est limitée par son étape la plus lente et fiable. Investir dans une découpeuse laser rapide risque de simplement déplacer le problème vers la soudure. L'automatisation de cette opération peut ensuite révéler une étape de déchargement ou d'inspection trop lente.
Une coupe plus rapide peut déplacer le goulot d'étranglement en aval
Les responsables de production doivent consigner les opérations de chargement, les changements de programme, le nettoyage des équipements, les inspections et les arrêts mineurs. Ces minutes sont faciles à oublier avant l'installation.
Le temps de cycle doit être équilibré dans toute la cellule
Une machine tampon peut assurer le fonctionnement continu d'une autre pendant qu'elle termine son cycle. Un seul robot peut desservir plusieurs machines lorsque la configuration le permet. Dans d'autres cas, un robot dédié est plus simple. Le flux de pièces, la surface au sol, les équipes et l'accès pour la maintenance déterminent la configuration.
Pourquoi le VIW-R est-il un choix pratique pour le soudage laser automatique ?

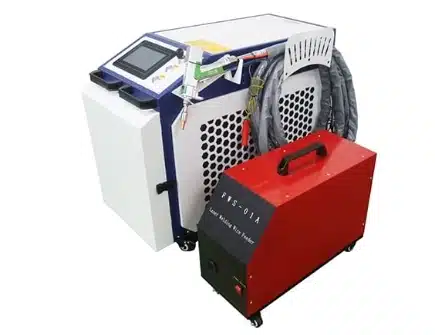

Le Machine de soudage laser VIW-R Conçue pour une utilisation industrielle fixe et l'intégration de bras robotisés, cette machine est disponible en versions 1500 W, 2000 W et 3000 W. Elle est refroidie par eau et intègre un système de contrôle, un verrouillage de sécurité et un arrêt d'urgence. Son exigence de soudage maximale est de 0,5 mm ; un assemblage précis reste donc essentiel.
Les options de puissance doivent correspondre à l'articulation réelle.
Une puissance plus élevée n'est pas forcément synonyme de meilleure performance. Le matériau, l'épaisseur, le type de joint, la profondeur de pénétration, l'écartement, le mode d'alimentation du fil, la position de soudage et la vitesse de soudage prévue sont autant d'éléments à prendre en compte. Un essai sur un échantillon fourni par l'acheteur est plus pertinent qu'un simple tableau d'épaisseurs.
intégration du bras robotique Cela facilite les opérations sur des trajets répétitifs et dans des angles difficiles. Le résultat final dépend également de la portée du robot, de la charge utile, de la disposition des dispositifs de fixation, du cheminement des câbles et de la fenêtre de production.
La sécurité et les équipements optionnels nécessitent un examen complet.
Un dispositif de verrouillage et d'arrêt d'urgence ne constitue qu'une partie d'une cellule de soudage laser robotisée. Le projet peut également nécessiter une enceinte, des portes blindées, un système d'extraction des fumées, un contrôle d'accès, une évaluation des risques et une formation. Les options d'alimentation en fil, d'alimentation en azote, de ventilation et de positionnement doivent être confirmées dans le devis et ne pas être considérées comme standard.
Que faut-il vérifier avant d'investir dans la robotique industrielle ?
Commencez par les tâches qui engendrent le plus de retards, de reprises ou de problèmes de sécurité. L'automatisation est pertinente lorsque la tâche est répétitive et que l'approvisionnement en pièces est maîtrisé. Elle l'est moins lorsque les conceptions évoluent fréquemment, que les écarts varient ou que les outillages ne sont pas prêts.
Commencez par le mélange de pièces, de dispositifs et de production
Veuillez fournir les plans, les fichiers 3D (lorsqu'ils sont disponibles), les nuances de matériaux, les épaisseurs, les types d'assemblages, le poids des pièces, le volume de production journalier et les limites de qualité. Précisez la fréquence d'évolution du produit. Un fournisseur ne peut pas dimensionner le robot, la pince, le positionneur ou le procédé laser à partir de quelques photos.
Calculer le retour sur investissement (ROI) à partir des heures, des retouches et des temps d'arrêt.
Utilisez les données actuelles de l'atelier : heures de travail des opérateurs, heures supplémentaires, rebuts, retouches, temps d'attente des machines, consommables et production par poste. Intégrez ensuite la programmation, les outillages, les équipements de sécurité, la formation, la maintenance et les temps de changement de série. Le dossier d'achat doit être clairement établi.
Vérifiez le support technique avant l'expédition de la machine.
Les acheteurs étrangers doivent régler les questions d'installation, d'assistance à distance, de formation, de pièces détachées, de calendrier de maintenance et de tests de réception avant l'expédition. Victory Industry fournit ces services. intégration de l'automatisation et assistance technique Pour la revue de la configuration, les essais d'échantillons, les conseils d'installation et la planification de la maintenance. Des critères d'acceptation clairs facilitent la mise en service pour les deux parties.
Conclusion
La robotique industrielle se développe dans les domaines du soudage, de la découpe et de l'alimentation des machines, car ces tâches comportent des mouvements répétitifs, des temps de cycle mesurables et des objectifs de qualité clairement définis. Les projets les plus performants ne débutent pas par la conception d'un modèle de robot, mais par la définition d'une pièce stable, d'un dispositif de fixation fonctionnel, d'une étude de cycle réaliste et d'un plan de sécurité.
Pour le soudage laser répété, le Machine de soudage laser VIW-R Elle propose trois options d'alimentation, l'intégration robotique, le refroidissement par eau, ainsi que des fonctions essentielles de contrôle et de sécurité. La même règle s'applique à la découpe et à la manutention : testez la pièce réelle, évaluez l'ensemble du processus et vérifiez la compatibilité des équipements optionnels avant de passer commande.
Les usines qui préparent un projet peuvent contacter Victory Industry Le dossier comprend des plans, des informations sur les matériaux, les épaisseurs, le rendement cible, les exigences de qualité et l'agencement de l'atelier. Ces éléments permettent au fournisseur de recommander une cellule de production adaptée.
FAQ (questions fréquentes)
Q1 : Pourquoi la robotique industrielle se développe-t-elle dans les domaines du soudage, de la découpe et de l'entretien des machines ?
A1 : Ces processus impliquent des mouvements répétitifs, des temps de cycle mesurables, des risques pour la sécurité et des contrôles de qualité. Les robots peuvent réduire les variations et les temps d’arrêt lorsque les pièces et les dispositifs sont uniformes.
Q2 : Quelles pièces sont adaptées au soudage robotisé ?
A2 : Les pièces répétitives avec des joints stables, des jeux contrôlés et des fixations fiables constituent le point de départ idéal. Les réparations ponctuelles et les pièces mal ajustées peuvent être mieux adaptées au soudage manuel qualifié.
Q3 : La machine de soudage laser VIW-R prend-elle en charge l'intégration de bras robotisés ?
A3 : Oui. Il est conçu pour une utilisation industrielle fixe et peut être intégré à un bras robotisé pour des parcours de soudage répétitifs ou complexes.
